几个经典的PLC程序实例分享

转载于网络，非商业用途转载，转载行为仅为技术探讨，如不同意转发请联系管理员删除

一套完整的PLC程序，并不仅仅是使系统能够运行起来这么简单，它也需要完整的注释、精良的架构、良好的可扩展性、完备的报警保护系统、运行前的模拟系统。今天分享几个PLC实例，仅供参考哦！

一、PLC实例-交通信号灯

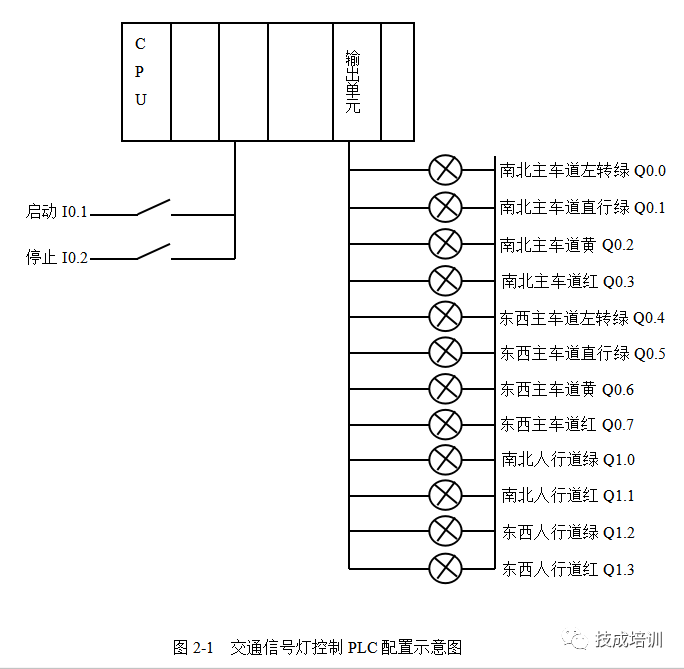

1、交通信号灯控制PLC配置示意图

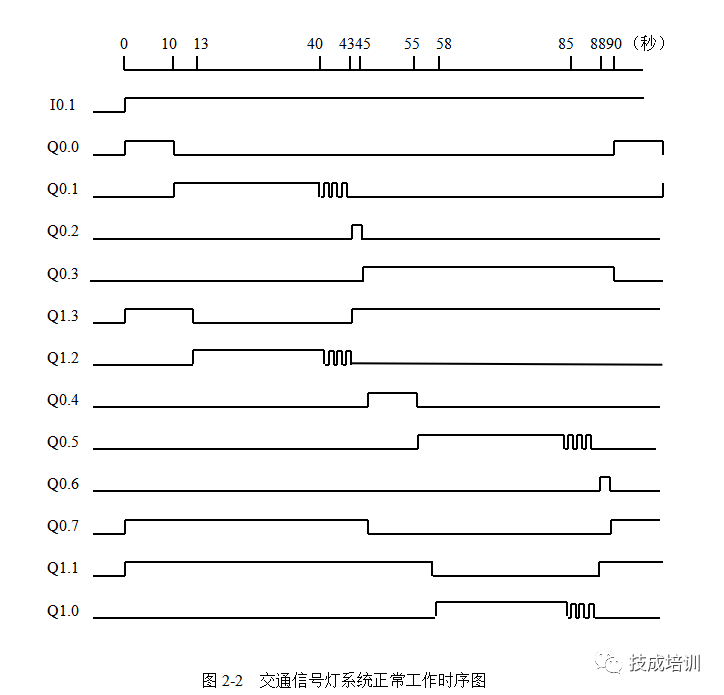

2、交通信号灯系统正常工作时序图

3、实现主干道信号灯控制的梯形图

二、PLC实例—五层电梯控制

1、五层电梯控制PLC配置图

2、实现五层电梯换向和换速控制的梯形图

三、PLC实例-星—角降压启动电机控制

1、星—角降压启动电机控制原理图

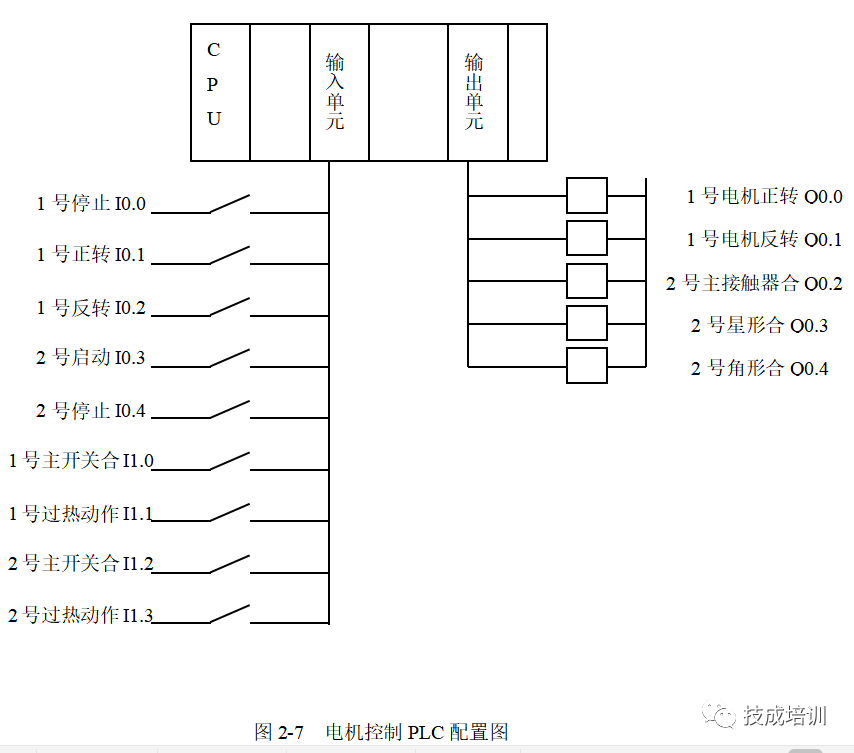

2、电机控制PLC配置图

3、实现电机控制的梯形图

四、PLC实例—恒压供水

1、恒压供水控制PLC配置图

2、恒压供水系统控制梯形图

五、PLC实例—液体混合系统

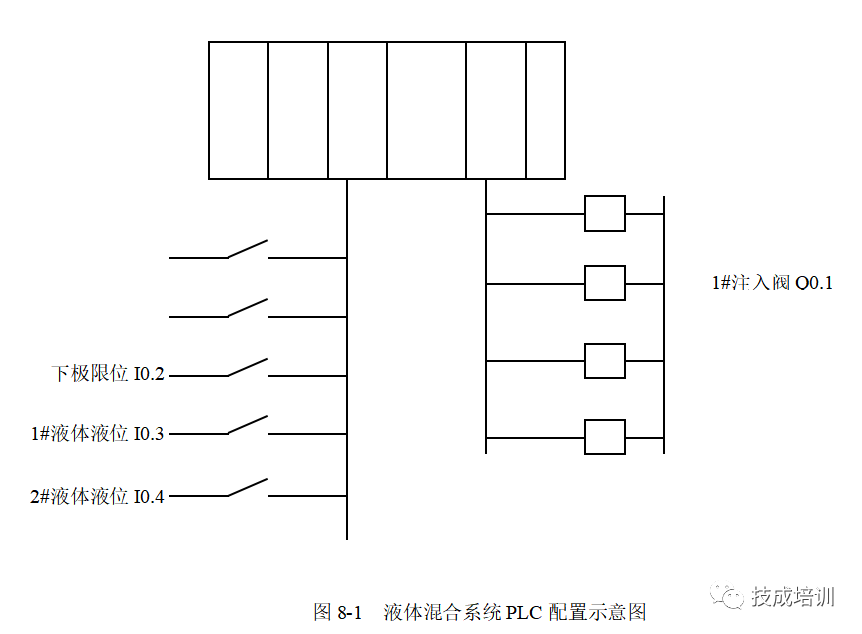

1、液体混合系统PLC配置示意图

2、液体混合系统控制梯形图

六、PLC实例—供料系统启停控制

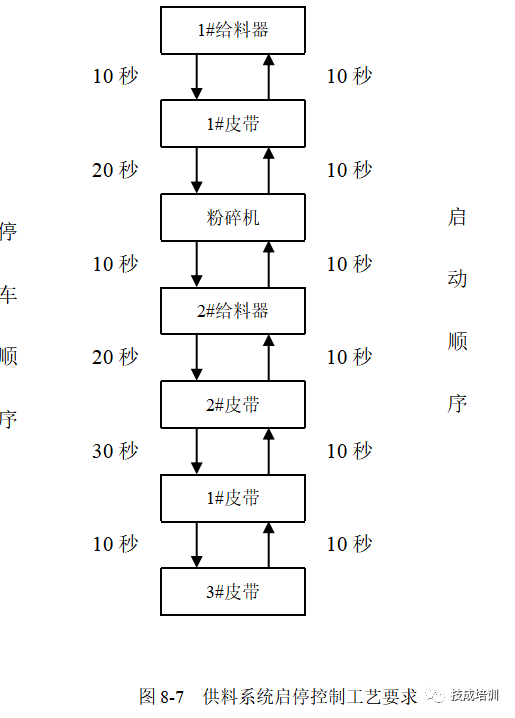

1、供料系统启停控制工艺要求

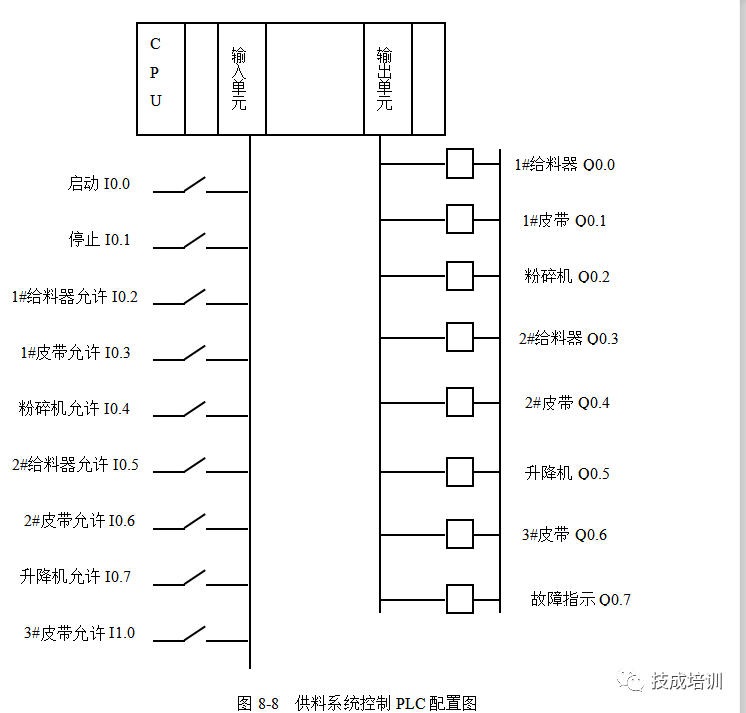

2、供料系统控制PLC配置图

3、供料系统控制梯形图

编程建议：

1）PLC和上位机（或触摸屏）组成监控系统时，在画面上很多时候需要有“手动”、“自动”等控制模式（一般都是多个只能一个时）。在程序里面可以用“MOV”指令。如:当选择“手动”就将常数1 MOV到一个寄存器VB10里面,当选择“自动”就将2 MOV到同一寄存器VB10。只要判断寄存器的数据是多少，就知道系统是那种控制方式。这样的思路好处是容易理解，不需要互锁之类的麻烦程序。

2）程序有模拟量控制时，如果读取的模拟量基本上没误差，可以采取时间滤波的方式，延时一段时间。如果读取的数据误差很大，就需要采取其它的滤波方式，如算平均值等。可以查阅相关的资料。

3）在程序调试过程中（特别是设备改造时，你的程序是加入到原来设备的程序中时），当程序语句中出现条件满足，而输出线圈不接通时，可以检查你的这段程序是否是在这样的语句之间,如JUMPgo to等语句。还有一种可能就是在中断程序之后，条件满足而没输出不接通，一般都是这段的程序不被扫描。

4）在顺序控制程序时，即一个动作完成后，进入到下一个动作，等类似的顺序控制，采用+10+10控制模式，本人觉得很方便。其思路是:预置一个寄存器，在初始化时值为0,当系统启动后，对它+10，此时寄存器为10，寄存器等于10时可以做第一个动作；第一个动作完成后，再对寄存器+10，此时寄存器等于20，可以做第二个动作，第二个动作完成后又+10，此时寄存器等于30，这样只要判断寄存器里面数据为多少，就知道要完成那个动作。当需要跳跃动作时，可以不再+10，可以加+20+30....，看实际的需要而定。

为什么加10而不是加1，因为加10之后，如果插入一段，只要在这10个空余的地方随便选择一个位置就可以了。

5）在设计程序的时候，当出现工艺上的故障（非控制系统控制），将故障现象保持，并有灯光声音报警。直到操作工复位，以让其知道系统出现了故障。不然停机了，别人还认为你的程序问题。一般都是在设计一个新系统时，要注意到这些。

6）对于经常调用的子程序，可以做成子模块，频繁调用。

7）由于生产机械在工作循环中的各工步运动在执行时需要一定的时间，且这些时间都有一定的限度，因此可以以这些时间为参考，在要检测的工步动作开始的同时，起动一个定时器，定时器的时间设定值比正常情况下该动作要持续的时间长20％～30％，而定时器的输出信号可以用于报警或自动停机装置。当生产机械某工步动作的时间超过规定时间，达到对应的定时器预置时间，还未转入下一工步动作时定时器发出故障信号，该信号停止正常工作循环程序，起动报警或停机程序，这就是我们常说的超节拍保护。

8）一些安全用检测开关（如急停按钮、安全光幕、极限开关等）使用常闭（NC）输入。

9）为安全、节能考虑，尽量将输出设计成需要动作时才动作，一旦到位就停止输出，而不要设计成平时一直输出，需要停止时才让输出断开。

10）执行元件的动作原则应当是宁可不动，也不要乱动！

11）单台设备控制：单台设备必须有软手操/自动切换以及软手操时可以启/停功能，由自动切换到软手操时，设备不能停机；由软手操切换到自动时，设备启/停取决于自动程序。

12）单台设备（泵、风机及其它大型设备）运行满24小时必须进行轮换，且必须有运行时间累计，如果由上位机设定启/停顺序除外，操作人员自行设定。
